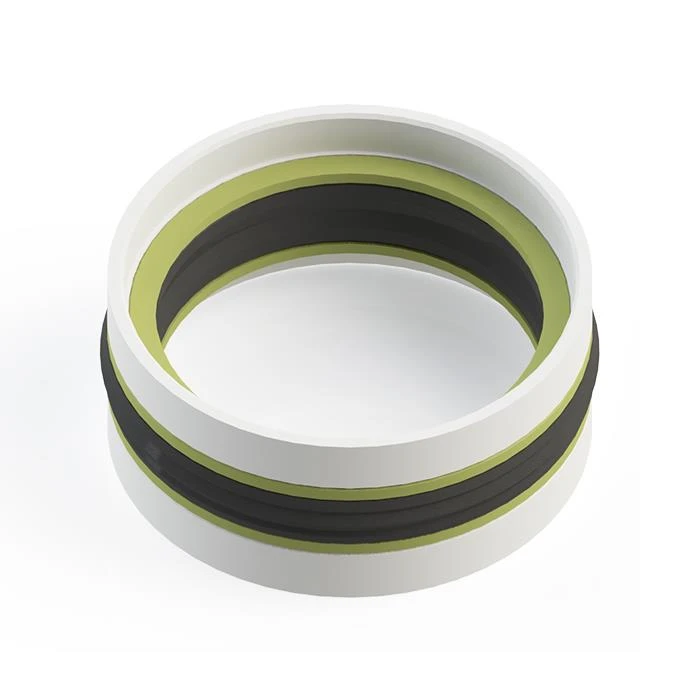

ডাবল-অভিনয় সম্মিলিত পিস্টন সিল সেট
স্ট্যান্ডার্ড উপাদান
| পার্টস | উপাদান |  |
| গাইড রিং | পিওএম / নাইলন পিএ | |
| ইলাস্টোমারের সীল | এনবিআর / এফকেএম | |
| ব্যাক-আপ রিং | , PET |
* অন্যান্য সামগ্রী অনুরোধে উপলব্ধ are
বিবরণ

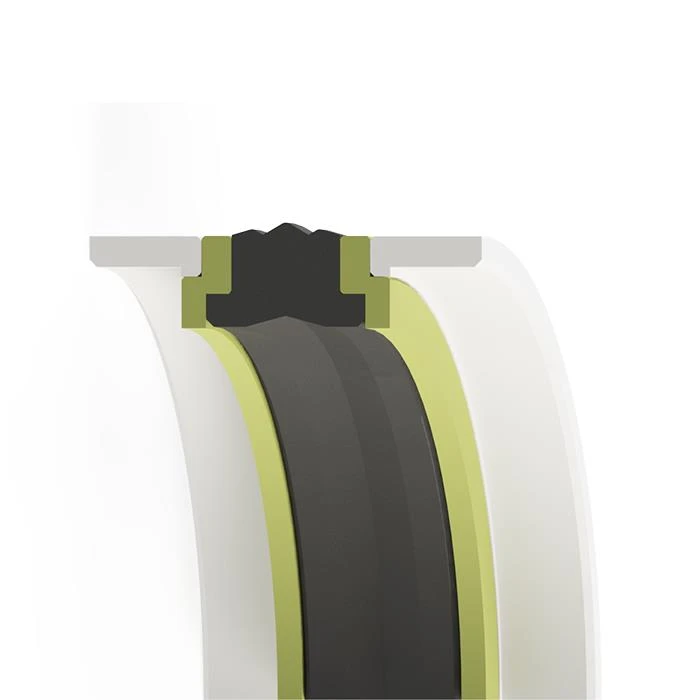

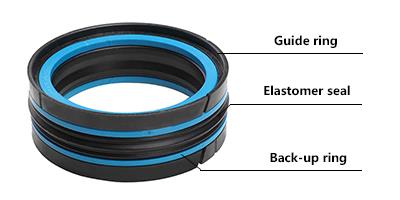

কেজিবি (এ / বি) একটি দ্বৈত-অভিনয় সিল এবং গাইড উপাদান, একটি ইলাস্টোমেরিক সিল, দুটি ব্যাক-আপ রিং এবং দুটি গাইড রিং সমন্বিত। পিছনের রিংটি বড় সিলিং ব্যবধানের অধীনে ইলাস্টোমারের সিল রিংটি এক্সট্রুশন থেকে বাধা দেয়। গাইড রিং সিলিন্ডারে পিস্টনকে গাইড করার জন্য এবং রেডিয়াল ফোর্সকে শোষণ করে acts
এই নকশাটি খোলা বা বন্ধ মাউন্ট গ্রুয়ের জন্য সীল এবং গাইডের একটি কমপ্যাক্ট সংমিশ্রণ সরবরাহ করে এবং স্ট্যাটিক এবং গতিশীল উভয় সিস্টেমে ভালভাবে কাজ করে।
|
|
সুবিধাদি
- উচ্চ পরিধান প্রতিরোধের - সাধারণ এক টুকরো পিস্টন নকশা - উচ্চ এক্সট্রুশন প্রতিরোধের - ভাল তরল নিয়ন্ত্রণ - প্রক্রিয়াকরণ ব্যয় হ্রাস করতে বদ্ধ খাঁজে ইনস্টল করা যেতে পারে - সিল এবং বহু কার্যকরী প্রভাব গাইড - ইনস্টল করা সহজ, ধরে রাখার রিং এবং গাইড রিংটি বজায় রাখা |  |
আবেদন
যন্ত্র সরঞ্জাম
Autocrane
ফর্কলিফ্ট এবং হ্যান্ডলিং যন্ত্রপাতি
কৃষি যন্ত্রপাতি
কাজের শর্ত
গতি | চাপ | তাপমাত্রা | মিডিয়া | সরবরাহ ব্যাস |
0.5m/s | 0 ~ 35Mpa | -30℃~+100℃ | পেট্রোলিয়াম ভিত্তিক জলবাহী তেল, শিখা retardant জলবাহী তরল, পরিবেশগতভাবে নিরাপদ জলবাহী তেল (জৈব-তেল), জল এবং অন্যান্য, সীল উপাদান উপর নির্ভর করে। | 20mm-330mm |

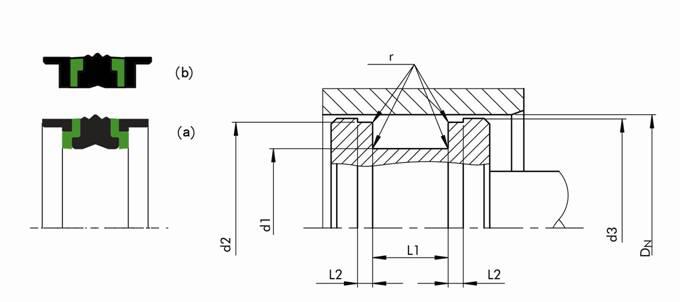

প্রযুক্তিগত অঙ্কন
স্পেসিফিকেশন তালিকা
| পার্ট নং | ডিএন এইচ 9 | d1 h9 | L1+0.2 | L2+0.1 | d2 h9 | d3 h11 | টিপি |
| কেজিবি 20 11 | 20 | 11 | 13.5 | 2.1 | 17 | 19 | (a) |
| কেজিবি 25 15 | 25 | 15 | 16.4 | 6.35 | 21.45 | 23.5 | (a) |
| কেজিবি 25 15 / এ | 25 | 15 | 12 | 4 | 21 | 23 | (a) |
| কেজিবি 25 16 | 25 | 16 | 13.5 | 2.1 | 22 | 24 | (a) |
| কেজিবি 30 17 | 30 | 17 | 15.4 | 6.35 | 26.5 | 29 | (a) |
| কেজিবি 30 21 | 30 | 21 | 13.5 | 2.1 | 27 | 29 | (a) |
| কেজিবি 32 22 | 32 | 22 | 16.4 | 6.35 | 28.5 | 30.5 | (a) |
| কেজিবি 32 22 / এ | 32 | 22 | 15.5 | 2.6 | 28 | 31 | (a) |
| কেজিবি 32 24 | 32 | 24 | 15.5 | 3.2 | 28 | 31.4 | (a) |
| কেজিবি 35 25 | 35 | 25 | 16.4 | 6.35 | 31.4 | 33.5 | (b) |
| কেজিবি 35 25 / এ | 35 | 25 | 15.5 | 2.6 | 31 | 34 | (a) |
| কেজিবি 40 24 | 40 | 24 | 18.4 | 6.35 | 35.4 | 38.5 | (a) |
| কেজিবি 40 26 | 40 | 26 | 15.5 | 2.6 | 36 | 39 | (a) |
| কেজিবি 40 30 | 40 | 30 | 16.4 | 6.35 | 35.4 | 38.5 | (a) |
| কেজিবি 40 30 / এ | 40 | 30 | 12.5 | 4 | 36 | 338 | (a) |
| কেজিবি 40 32 | 40 | 32 | 15.5 | 3.2 | 36 | 39.4 | (b) |
| কেজিবি 45 29 | 45 | 29 | 18.4 | 6.35 | 40.4 | 43.7 | (a) |
| কেজিবি 45 31 | 45 | 31 | 15.5 | 2.6 | 41 | 44 | (a) |
| কেজিবি 45 35 | 45 | 35 | 16.4 | 6.35 | 40.4 | 43.5 | (a) |
| কেজিবি 50 34 | 50 | 34 | 18.4 | 6.35 | 45.4 | 48.5 | (a) |
| কেজিবি 50 34 / এ | 50 | 34 | 20.5 | 3.1 | 46 | 49 | (a) |
| কেজিবি 50 38 | 50 | 38 | 20.5 | 4.2 | 46 | 49.4 | (b) |
| কেজিবি 55 39 | 55 | 39 | 18.4 | 6.35 | 50.36 | 53.5 | (a) |
| কেজিবি 55 39 / এ | 55 | 39 | 20.5 | 3.1 | 51 | 54 | (a) |
| কেজিবি 55 43 | 55 | 43 | 20.5 | 4.2 | 51 | 54.4 | (a) |
| কেজিবি 60 44 | 60 | 44 | 18.4 | 6.35 | 55.4 | 58.5 | (a) |
| কেজিবি 60 44 / এ | 60 | 44 | 20.5 | 3.1 | 56 | 59 | (a) |
| কেজিবি 60 48 | 60 | 48 | 20.5 | 4.2 | 56 | 59.4 | (b) |
| কেজিবি 63 47 | 63 | 47 | 18.4 | 6.35 | 58.4 | 61.5 | (a) |
| কেজিবি 63 47 / এ | 63 | 47 | 20.5 | 3.1 | 59 | 62 | (a) |
| কেজিবি 63 51 | 63 | 51 | 20.5 | 4.2 | 59 | 62.4 | (b) |
| কেজিবি 65 49 | 65 | 49 | 20.5 | 3.1 | 61 | 64 | (a) |
| কেজিবি 65 50 | 65 | 50 | 18.4 | 6.35 | 60.4 | 63.5 | (a) |
| কেজিবি 70 50 | 70 | 50 | 22.4 | 6.35 | 64.2 | 68.3 | (a) |
| কেজিবি 70 54 | 70 | 54 | 20.5 | 3.1 | 66 | 69 | (a) |
| কেজিবি 70 58 | 70 | 58 | 20.5 | 4.2 | 66 | 69.4 | (b) |
| কেজিবি 75 55 | 75 | 55 | 22.4 | 6.35 | 69.2 | 73.3 | (a) |
| কেজিবি 75 59 | 75 | 59 | 20.5 | 3.1 | 71 | 74 | (a) |
| কেজিবি 80 60 | 80 | 60 | 22.4 | 6.35 | 74.15 | 78.3 | (a) |
| কেজিবি 80 62 | 80 | 62 | 22.5 | 3.6 | 76 | 79 | (a) |
| কেজিবি 80 66 | 80 | 66 | 22.5 | 5.2 | 76 | 79.4 | (b) |
| কেজিবি 85 65 | 85 | 65 | 22.4 | 6.35 | 79.15 | 83.3 | (a) |
| কেজিবি 90 70 | 90 | 70 | 22.4 | 6.35 | 84.15 | 88.3 | (a) |
| কেজিবি 90 72 | 90 | 72 | 22.5 | 3.6 | 86 | 89 | (a) |
| কেজিবি 90 76 | 90 | 76 | 22.5 | 5.2 | 86 | 89.4 | (b) |
| কেজিবি 95 75 | 95 | 75 | 22.4 | 6.35 | 89.15 | 93.3 | (a) |
| কেজিবি 100 75 | 100 | 75 | 22.4 | 6.35 | 93.15 | 98 | (a) |
| কেজিবি 100 80 | 100 | 80 | 25.4 | 6.35 | 94.15 | 98.3 | (a) |
| কেজিবি 100 82 | 100 | 82 | 22.5 | 3.6 | 96 | 99 | (a) |
| কেজিবি 100 86 | 100 | 86 | 22.5 | 5.2 | 96 | 99.4 | (b) |
| কেজিবি 105 80 | 105 | 80 | 22.4 | 6.35 | 98.1 | 103 | (a) |
| কেজিবি 110 85 | 110 | 85 | 22.4 | 6.35 | 103.1 | 108 | (a) |
| কেজিবি 110 92 | 110 | 92 | 22.5 | 3.6 | 106 | 109 | (a) |
| কেজিবি 110 96 | 110 | 96 | 22.5 | 5.2 | 106 | 109.4 | (b) |
| কেজিবি 115 90 | 115 | 90 | 22.4 | 6.35 | 108.1 | 113 | (a) |
| কেজিবি 120 95 | 120 | 95 | 22.4 | 6.35 | 113.1 | 118.1 | (a) |
| কেজিবি 120 106 | 120 | 106 | 22.5 | 5.2 | 116 | 119.4 | (b) |
| কেজিবি 125 100 | 125 | 100 | 25.4 | 6.35 | 118.1 | 123 | (a) |
| কেজিবি 125 103 | 125 | 103 | 26.5 | 5.1 | 121 | 124 | (a) |
| কেজিবি 125 108 | 125 | 108 | 26.5 | 7.2 | 121 | 124.4 | (b) |
| কেজিবি 130 105 | 130 | 105 | 25.4 | 9.5 | 122.6 | 127.5 | (a) |
| কেজিবি 130 105 / এ | 130 | 105 | 25.4 | 6.35 | 123.1 | 128 | (a) |
| কেজিবি 135 110 | 135 | 110 | 25.4 | 9.5 | 127.6 | 132.5 | (a) |
| কেজিবি 135 110 / এ | 135 | 110 | 25.4 | 6.35 | 128.1 | 133 | (a) |
| কেজিবি 140 115 | 140 | 115 | 25.4 | 9.5 | 132.6 | 137.5 | (a) |
| কেজিবি 140 115 / এ | 140 | 115 | 25.4 | 6.35 | 133 | 138 | (a) |
| কেজিবি 140 118 | 140 | 118 | 26.5 | 5.1 | 136 | 139 | (a) |
| কেজিবি 140 123 | 140 | 123 | 26.5 | 7.2 | 136 | 139.4 | (b) |
| কেজিবি 145 120 | 145 | 120 | 25.4 | 9.5 | 137.6 | 142.5 | (a) |
| কেজিবি 145 120 / এ | 145 | 120 | 25.4 | 6.35 | 138.3 | 142.95 | (a) |
| কেজিবি 150 125 | 150 | 125 | 25.4 | 9.5 | 142.6 | 147.5 | (a) |
| কেজিবি 150 125 / এ | 150 | 125 | 25.4 | 6.35 | 143 | 148 | (a) |
| কেজিবি 160 130 | 160 | 130 | 25.4 | 6.35 | 153 | 157.5 | (a) |
| কেজিবি 160 130 / এ | 160 | 130 | 25.4 | 9.5 | 152.6 | 157.5 | (a) |
| কেজিবি 160 135 | 160 | 135 | 25.4 | 9.5 | 152.6 | 157.5 | (a) |
| কেজিবি 170 145 | 170 | 145 | 25.4 | 12.7 | 161.7 | 167.1 | (a) |
| কেজিবি 175 150 | 175 | 150 | 25.4 | 12.7 | 166.7 | 172.1 | (a) |
| কেজিবি 180 155 | 180 | 155 | 25.4 | 12.7 | 171.7 | 177.1 | (a) |
| কেজিবি 185 160 | 185 | 160 | 25.4 | 12.7 | 176.7 | 182.1 | (a) |
| কেজিবি 190 165 | 190 | 165 | 25.4 | 12.7 | 181.7 | 187 | (a) |
| কেজিবি 200 175 | 200 | 175 | 35.4 | 12.7 | 191.6 | 197 | (a) |
| কেজিবি 220 190 | 220 | 190 | 25.4 | 6.35 | 121.7 | 217.9 | (a) |
| কেজিবি 220 195 | 220 | 195 | 25.4 | 12.7 | 211.6 | 217 | (a) |
| কেজিবি 250 220 | 250 | 220 | 31.5 | 6.35 | 242.9 | 247.9 | (a) |
| কেজিবি 250 225 | 250 | 225 | 25.4 | 12.7 | 241.6 | 247 | (a) |
| কেজিবি 280 255 | 280 | 255 | 25.4 | 12.7 | 271.6 | 277 | (a) |
| কেজিবি 300 275 | 300 | 275 | 31.5 | 6.6 | 296 | 299 | (a) |
| কেজিবি 320 295 | 320 | 295 | 25.4 | 12.7 | 311.6 | 317 | (a) |
| কেজিবি 360 335 | 360 | 335 | 25.4 | 12.7 | 351.6 | 357 | (a) |
| কেজিবি 380 355 | 380 | 355 | 25.4 | 12.7 | 371.6 | 377 | (a) |
| কেজিবি 400 375 | 400 | 375 | 25.4 | 12.7 | 391.6 | 397 | (a) |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
আপনার কেজিবি পিস্টন সিলটি কোন রঙের?
সাধারণত কালো / নীল, অনুরোধে আমাদের বেগুনি, সাদাও পাওয়া যায়।
২. আপনি কি আমাদের সিলিন্ডারের কাজের শর্তানুসারে যথাযথ উপাদান, সিলের ধরন নির্বাচন করতে সক্ষম?
হ্যাঁ, আমরা অর্ডার দেওয়ার আগে টেনিক্যাল পরামর্শ দিই। দয়া করে আমাদের কাজের অবস্থা বা কোনও অঙ্কন, সিলিন্ডারের আকারের বিবরণ প্রেরণ করুন, তবে আমরা আপনার জন্য সবচেয়ে উপযুক্ত সমাধানটি বের করব।
৩. এই পণ্যটির প্যাকিং পদ্ধতিটি কোন জিজি?
কমপ্যাক্ট সিলটি প্রথমে সঙ্কুচিত ছায়াছবি দিয়ে রোল করা হবে, রোল প্রতি 10 পিসি।
একটি শক্ত কাগজের যথাযথ পরিমাণ। আমরা কাস্টম প্যাকিং এবং সমস্ত আইটেম লেবেল সমর্থন।
৪. আপনার প্রদানের মেয়াদটি কী?
পেপাল, টি / টি বা এল / সি।
